ضوابط وال پست در آیین نامه 2800 – الزامات وال پست و مهار دیوار + دانلود pdf
در این مقاله به طور تخصصی، به سراغ ضوابط وال پست در آیین نامه 2800 – الزامات وال پست و مهار دیوار رفته ایم و 3 pdf در همین خصوص درج کردیم. از آنجایی که اجرای صحیح وال پست یکی از مراحل مهم در ساخت‌وساز و کنترل کیفیت ساختمان است، پس باید اشراف کامل روی این موضوع داشته باشید. به طور کلی دیوارهای داخلی و خارجی، حتی اگر عضو باربر اصلی ساختمان نباشند، در زمان زلزله تحت اثر شتاب‌های لرزه‌ای قرار می‌گیرند و در صورت مهار نامناسب ممکن است ترک بخورند، از قاب جدا شوند یا دچار واژگونی و ریزش شوند. به همین دلیل، طراحی و اجرای دیوارهای غیرسازه‌ای و اجرای وال پست باید مطابق ضوابط لرزه‌ای و جزئیات اجرایی مصوب انجام شود.
ضوابط وال پست در آیین‌نامه ۲۸۰۰ به موضوعاتی مانند طول و ارتفاع آزاد دیوار، نحوه مهار خارج از صفحه، اجرای وادار قائم و تیرک افقی، اتصالات به کف و سقف و جزئیات جداسازی دیوار از سازه مربوط می‌شود. در این خصوص کتاب های زیادی هست که مهم ترین آن پیوست ششم آیین نامه 2800 است.
شناخت این ضوابط برای مهندسان عمران، مهندسان ناظر، مجریان ساختمان و فعالان حوزه ساخت‌وساز ضروری است. در این مقاله، مهم‌ترین الزامات والپست را همراه با جدول ضوابط، مراحل اجرا و چک‌لیست کنترل کارگاهی بررسی می‌کنیم.
پیوست ششم آیین‌نامه ۲۸۰۰ چیست؟
پیوست ششم ویرایش چهارم استاندارد ۲۸۰۰ با عنوان «طراحی لرزه‌ای و اجرای اجزای غیرسازه‌ای معماری» یکی از منابع اصلی برای بررسی ضوابط مربوط به دیوارهای غیرسازه‌ای است. در این پیوست، الزامات مهار دیوارهای داخلی و خارجی، نحوه استفاده از وادار و تیرک، جزئیات اتصال به سازه و تمهیدات لازم برای کاهش آسیب‌های ناشی از زلزله مطرح شده است.
هدف از اجرای والپست، ایجاد یک سیستم مهار مناسب برای دیوار است؛ به‌گونه‌ای که دیوار بتواند نیروهای خارج از صفحه را تحمل کند و در عین حال، حرکت نسبی موردنیاز میان دیوار و قاب ساختمان به‌درستی تأمین شود.
برای مطالعه جزئیات فنی میتوانید از لینک زیر استفاده کنید:
دانلود پیوست ششم آیین‌نامه ۲۸۰۰ (PDF)
توجه داشته باشید که این فایل مربوط به پیوست ششم ویرایش چهارم است. پیش از استفاده در پروژه اجرایی، آخرین ویرایش ابلاغ‌شده استاندارد و سایر مقررات لازم‌الاجرا را از مراجع رسمی بررسی کنید.
جدول ضوابط وال پست طبق آیین‌نامه ۲۸۰۰
جدول زیر مهم‌ترین نکات هندسی و اجرایی مرتبط با والپست را به‌صورت خلاصه نشان می‌دهد. اعداد مربوط به طول و ارتفاع آزاد باید با توجه به دامنه کاربرد ضابطه، نوع دیوار و شرایط پروژه بررسی شوند.
| موضوع | ضابطه یا نکته اجرایی |
|---|---|
| حداکثر طول آزاد دیوار | در ضوابط متعارف پیوست ششم، طول آزاد دیوار نباید از ۴ متر بیشتر شود. در طول‌های بیشتر، باید تمهیدات لازم برای تقسیم طول آزاد و مهار دیوار در نظر گرفته شود. |
| حداکثر ارتفاع آزاد دیوار | ارتفاع آزاد دیوار نباید از ۳٫۵ متر بیشتر باشد. در ارتفاع‌های بیشتر، باید راهکار مناسب برای کاهش ارتفاع آزاد، مانند تیرک افقی طراحی‌شده، بررسی شود. |
| وادار قائم | برای تأمین تکیه‌گاه و مهار خارج از صفحه دیوار استفاده می‌شود. محل، مقطع و اتصالات آن باید با توجه به شرایط پروژه تعیین شوند. |
| تیرک افقی | برای کاهش ارتفاع آزاد و ایجاد تکیه‌گاه مناسب در دیوارهای بلند به کار می‌رود. |
| اتصال وادار به کف | باید مطابق جزئیات طراحی‌شده اجرا شود و عملکرد موردنیاز سیستم مهار را تأمین کند. |
| اتصال وادار در زیر سقف | در جزئیات متعارف، باید امکان حرکت نسبی لازم درون صفحه فراهم شود؛ جزئیات کشویی یکی از راهکارهای قابل استفاده است. |
| اتصال دیوار به ستون | باید مهار خارج از صفحه را تأمین کند و حرکت نسبی موردنیاز درون صفحه را مختل نکند. |
| فاصله دیوار از ستون و سقف | بر اساس ضوابط جداسازی، تغییرمکان نسبی سازه و خیز درازمدت سقف تعیین می‌شود. |

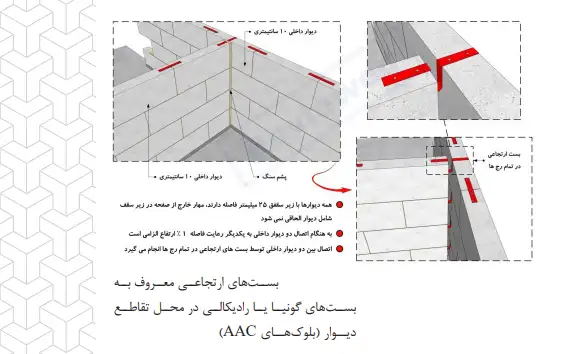

| مسلح کردن دیوار بلوکی | با توجه به نوع دیوار و جزئیات طراحی، ممکن است از میلگرد بستر، بست فولادی یا روش‌های مورد تأیید استفاده شود. |
| دیوارهای خارجی | علاوه بر مهار لرزه‌ای، جزئیات عایق‌کاری و جلوگیری از ترک‌خوردگی نازک‌کاری در محل اتصالات باید بررسی شود. |
نکته مهم اجرایی: اعداد ۴ متر و ۳٫۵ متر به‌تنهایی برای تعیین ابعاد و تعداد والپست کافی نیستند. نوع مصالح، ارتفاع طبقه، شرایط تکیه‌گاهی، بارهای وارد بر دیوار، تغییرمکان سازه و جزئیات اتصال نیز در طراحی مؤثرند. بنابراین، جدول فوق یک راهنمای اولیه است و جایگزین بررسی متن استاندارد و نقشه‌های اجرایی نمی‌شود.
دانلود pdf ضوابط وال پست طبق 2800
دانلود پی دی اف مهار ديوار يا والپست
وال پست چیست و چه کاربردی دارد؟
طبق پیوست ششم استاندارد 2800 والپست مجموعه‌ای از اجزای مهارکننده است که برای بهبود عملکرد دیوارهای غیرسازه‌ای در برابر نیروهای جانبی، به‌ویژه نیروهای ناشی از زلزله، به کار می‌رود. این سیستم می‌تواند شامل وادار قائم، تیرک افقی، اتصالات فلزی، بست‌ها و سایر اجزای لازم باشد.
کاربردهای اصلی والپست عبارت‌اند از:
- کاهش احتمال واژگونی دیوار در اثر نیروهای خارج از صفحه؛
- فراهم کردن تکیه‌گاه مناسب برای دیوارهای بلند یا طولانی؛
- بهبود عملکرد اتصالات دیوار به قاب سازه‌ای؛
- کاهش احتمال جداشدگی دیوار از ستون یا سایر اجزای سازه؛
- کمک به کنترل آسیب‌های لرزه‌ای در دیوارهای داخلی و خارجی.
والپست نباید به‌صورت یک عضو مستقل و بدون توجه به سیستم سازه‌ای طراحی شود. عملکرد آن به نحوه اتصال، ظرفیت اجزا و سازگاری جزئیات با حرکت ساختمان وابسته است.

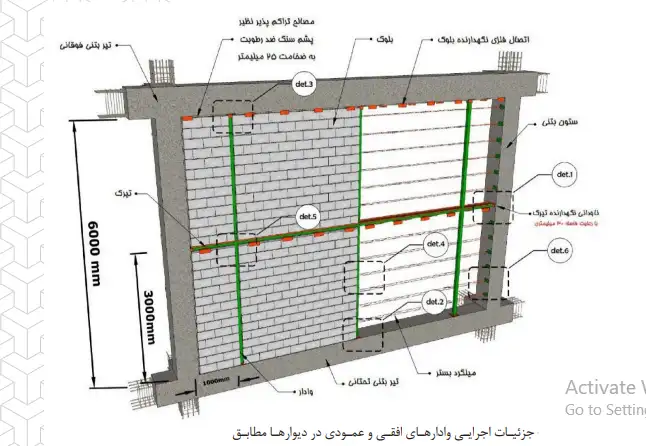

چه زمانی به وادار قائم یا تیرک افقی نیاز داریم؟
یکی از پرسش‌های متداول در خصوص ساختمان سازی این است که آیا همه دیوارها به والپست نیاز دارند یا خیر. پاسخ به طول و ارتفاع آزاد دیوار، نوع سیستم دیوارچینی و ضوابط طراحی بستگی دارد.

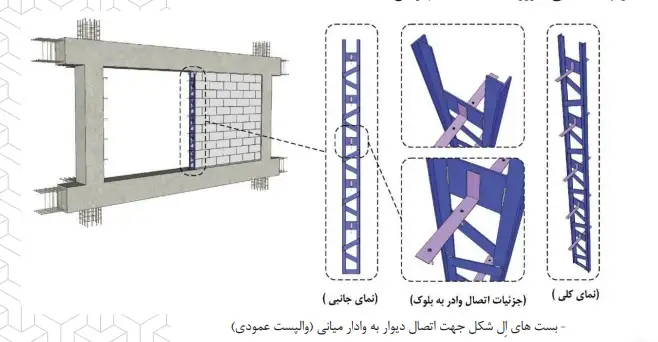

۱. استفاده از وادار قائم
طبق آیین نامه وال پست مقررات ملی، وقتی طول آزاد دیوار از حد مجاز بیشتر باشد، باید برای تقسیم طول آزاد و تأمین مهار مناسب، راهکار طراحی‌شده‌ای در نظر گرفته شود. یکی از این راهکارها استفاده از وادار قائم است. وادار باید به‌گونه‌ای طراحی و اجرا شود که نیروهای موردنیاز را منتقل کند و اتصال آن به کف، سقف و دیوار با عملکرد مورد انتظار سیستم سازگار باشد.
۲. استفاده از تیرک افقی
اگر ارتفاع آزاد دیوار از حد مجاز بیشتر شود، باید ارتفاع آزاد با استفاده از تکیه‌گاه یا راهکار مناسب کاهش یابد. تیرک افقی یکی از گزینه‌های قابل بررسی برای این منظور است. تیرک باید از نظر ظرفیت، نحوه اتصال و عملکرد در برابر نیروهای خارج از صفحه بررسی شود. صرف نصب یک پروفیل افقی بدون طراحی و جزئیات مناسب، به معنی تأمین الزامات لرزه‌ای نیست.
در این خصوص کتاب های زیادی هست که مهم ترین آن پیوست ششم آیین نامه 2800 است. شما میتوانید آیین نامه 2800 را از همینجا خریداری کنید. از سری کتاب های مرتبط با استاندارد 2800 میتوان به کتاب هایی همچون کتاب طراحی لرزه ای و اجرای اجزای غیر سازه ای معماری و آیین نامه بتن ایران جلد یک تا پنجم اشاره کرد.
نحوه اجرای وال پست دیوارهای داخلی
اجرای والپست باید بر اساس نقشه‌های مصوب و جزئیات اجرایی پروژه انجام شود. مراحل زیر یک راهنمای کاربردی برای کنترل روند اجرا هستند.
مرحله اول: بررسی نقشه‌ها و مشخصات دیوار
پیش از شروع دیوارچینی، موارد زیر بررسی شوند:
- طول و ارتفاع آزاد دیوار؛
- نوع مصالح و ضخامت دیوار؛
- محل اتصال دیوار به ستون، کف و زیر سقف؛
- محل و نوع وادارها و تیرک‌های پیش‌بینی‌شده؛
- فاصله‌های جداسازی و نحوه تأمین حرکت نسبی دیوار.
در این مرحله باید مشخص شود که دیوار با چه روشی مهار می‌شود و جزئیات اجرایی آن با نقشه‌های سازه و معماری هماهنگ است یا خیر.
مرحله دوم: تعیین محل وادارها
طبق آیین نامه وال پست مقررات ملی محل وادار قائم بر اساس طول آزاد دیوار، شرایط تکیه‌گاهی و جزئیات طراحی تعیین می‌شود. اگر طول دیوار از حد مجاز بیشتر باشد، باید تمهیدات لازم برای تقسیم طول آزاد و مهار دیوار در نظر گرفته شود. در تعیین محل وادار، بازشوهایی مانند در و پنجره نیز باید بررسی شوند؛ زیرا وجود بازشو می‌تواند بر نحوه مهار دیوار و جزئیات اطراف آن تأثیر بگذارد.
مرحله سوم: اجرای اتصالات
اتصالات باید مطابق جزئیات طراحی‌شده اجرا شوند. نوع اتصال، ابعاد قطعات، مشخصات جوش یا پیچ و نحوه انتقال نیرو باید با الزامات پروژه مطابقت داشته باشد. در اتصال به زیر سقف، باید حرکت نسبی موردنیاز دیوار در نظر گرفته شود. ایجاد اتصال صلب و ناخواسته در محلی که به حرکت نیاز دارد، می‌تواند موجب انتقال نیروهای پیش‌بینی‌نشده به دیوار یا اجزای مهارکننده شود.
مرحله چهارم: دیوارچینی و اجرای اجزای مسلح‌کننده
الزامات وال پست و مهار دیوار پس از آماده‌سازی اتصالات و اجزای مهار، دیوارچینی مطابق نقشه اجرا می‌شود. در دیوارهای بلوکی، در صورت نیاز و مطابق طرح، از میلگرد بستر یا سایر اجزای مسلح‌کننده استفاده می‌شود. محل اجرای اجزای مسلح‌کننده، نحوه اتصال آن‌ها و سازگاری با مصالح دیوار باید پیش از پوشاندن دیوار کنترل شود.
مرحله پنجم: کنترل پیش از نازک‌کاری
پیش از اجرای گچ، اندود یا پوشش نهایی، باید اتصالات و درزهای جداسازی بازدید شوند. این مرحله فرصت مناسبی برای شناسایی ایرادهای اجرایی است؛ زیرا پس از نازک‌کاری، بررسی برخی جزئیات دشوارتر خواهد بود.
نحوه اجرای وال پست با نبشی
نبشی فولادی یکی از مقاطعی است که در برخی سیستم‌های مهار دیوار استفاده می‌شود. با این حال، انتخاب نبشی صرفاً بر اساس ضخامت دیوار یا عرف کارگاهی کافی نیست. در طراحی و اجرای این نوع اتصال، موارد زیر باید بررسی شوند:
- ابعاد و ضخامت نبشی؛
- طول و محل قرارگیری قطعه؛
- نوع و ظرفیت اتصال به سازه؛
- نحوه انتقال نیروهای خارج از صفحه؛
- امکان حرکت نسبی موردنیاز دیوار؛
- محافظت در برابر خوردگی و هماهنگی با نازک‌کاری.
در بعضی جزئیات، اتصال باید به‌صورت کشویی یا با قابلیت حرکت طراحی شود. در چنین شرایطی، جوشکاری یا پیچ‌کردن قطعات به شکلی که حرکت موردنیاز را مسدود کند، می‌تواند عملکرد سیستم را مختل کند. بنابراین، نحوه اجرای وال پست با نبشی باید بر اساس نقشه اجرایی و جزئیات تأییدشده پروژه تعیین شود؛ استفاده از نبشی به‌تنهایی تضمین‌کننده عملکرد مناسب دیوار نیست.
نحوه اتصال وال پست به کف و سقف
اتصال وادار به کف و سقف یکی از مهم‌ترین بخش‌های اجرای والپست است. این اتصالات باید هم مهار لازم را فراهم کنند و هم با حرکت نسبی موردنیاز دیوار و سازه سازگار باشند.
اتصال وادار به کف
جزئیات پای وادار باید بر اساس نقشه طراحی اجرا شود. نوع صفحه اتصال، انکرها یا سایر اجزای اتصال، در صورت استفاده، باید با شرایط بستر و نیروهای طراحی سازگار باشند.
اتصال وادار به زیر سقف
در جزئیات متعارف، اتصال بالای وادار باید حرکت نسبی موردنیاز درون صفحه را امکان‌پذیر کند. در مواردی که اتصال کشویی در نظر گرفته شده است، اجرای آن باید مطابق نقشه باشد و با جوش یا قطعه اضافی به‌صورت ناخواسته قفل نشود.
فاصله دیوار از زیر سقف
فاصله بالای دیوار باید بر اساس ضوابط جداسازی، تغییرمکان نسبی سازه و خیز درازمدت سقف تعیین شود. پر کردن این فاصله با ملات سخت یا مصالحی که حرکت موردنیاز را محدود می‌کنند، بدون توجه به جزئیات طراحی، ممکن است باعث ایجاد آسیب شود.
نحوه اجرای وال پست منقطع

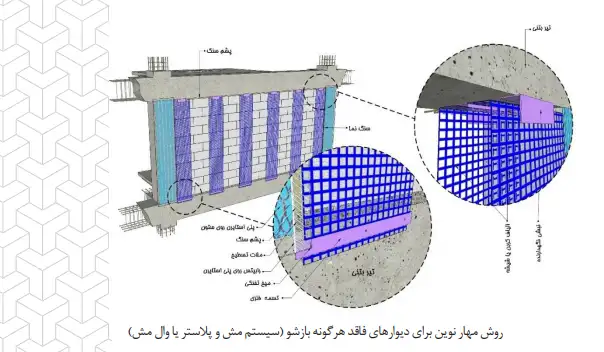

والپست منقطع به روش‌هایی گفته می‌شود که در آن‌ها اجزای مهارکننده به‌صورت قطعات مجزا یا اتصالات غیرپیوسته اجرا می‌شوند. این روش ممکن است در برخی سیستم‌های طراحی‌شده به کار رود؛ اما منقطع بودن قطعات به‌تنهایی نشان‌دهنده انطباق با استاندارد نیست.
برای انتخاب این روش باید موارد زیر بررسی شوند:
۱. ظرفیت و مشخصات فنی قطعات و اتصالات؛
۲. تعداد و فاصله اتصالات بر اساس طراحی؛
۳. نحوه انتقال نیروهای خارج از صفحه دیوار؛
۴. سازگاری سیستم با نوع مصالح و ضخامت دیوار؛
۵. نحوه اتصال به سازه و امکان حرکت نسبی؛
۶. کیفیت نصب، کنترل اتصالات و حفاظت در برابر خوردگی.
اگر از نبشی منقطع، ناودانی یا قطعات اختصاصی استفاده می‌شود، مشخصات فنی محصول و دستورالعمل نصب آن باید با ضوابط پروژه و جزئیات تأییدشده مطابقت داشته باشد.
اجرای وال پست در اسکلت بتنی
در ساختمان‌های دارای اسکلت بتنی، نحوه اتصال اجزای مهار دیوار به کف، تیر، ستون یا سایر بخش‌های سازه اهمیت زیادی دارد. در این ساختمان‌ها باید علاوه بر ظرفیت قطعات، وضعیت بتن، محل آرماتورها و روش مجاز نصب اتصالات نیز بررسی شود.
مهم‌ترین نکات اجرایی عبارت‌اند از:
- تعیین محل اتصالات بر اساس نقشه‌های مصوب؛
- بررسی امکان نصب قطعات در محل پیش‌بینی‌شده؛
- رعایت ضوابط اتصال به بتن و جلوگیری از آسیب به آرماتورها؛
- تأمین مهار خارج از صفحه دیوار؛
- حفظ درزهای جداسازی و حرکت نسبی موردنیاز؛
- کنترل اتصالات پیش از اجرای نازک‌کاری.
برای مشاهده نمونه‌های تصویری و آموزشی میتوانید از لینک زیر استفاده کنید:
مشاهده فیلم‌های نحوه اجرای والپست در اسکلت بتنی
فیلم‌های آموزشی برای آشنایی با روند اجرا مفید هستند؛ با این حال، روش اجرایی نمایش‌داده‌شده باید با نقشه‌ها، نوع سازه و ضوابط لازم‌الاجرا در پروژه موردنظر تطبیق داده شود.
در این خصوص کتاب های زیادی هست که مهم ترین آن پیوست ششم آیین نامه 2800 است. شما میتوانید آیین نامه 2800 را از همینجا خریداری کنید. از سری کتاب های مرتبط با استاندارد 2800 میتوان به کتاب هایی همچون کتاب طراحی لرزه ای و اجرای اجزای غیر سازه ای معماری و آیین نامه بتن ایران جلد یک تا پنجم اشاره کرد. این کتاب جزو سری به منابع آزمون نظام مهندسی عمران هستند.
تفاوت وادار، تیرک و والپست چیست؟
| اصطلاح | تعریف و کاربرد |
|---|---|
| وادار قائم | عضو قائم برای ایجاد تکیه‌گاه و کمک به مهار دیوار در برابر نیروهای خارج از صفحه |
| تیرک افقی | عضو افقی برای کاهش ارتفاع آزاد دیوار و تأمین تکیه‌گاه در شرایط طراحی‌شده |
| والپست | اصطلاح رایج برای اجزا یا مجموعه سیستم مهار دیوارهای غیرسازه‌ای |
| میلگرد بستر | جزء مسلح‌کننده دیوار بنایی که با هدف بهبود عملکرد دیوار و کنترل ترک، مطابق جزئیات طراحی، استفاده می‌شود. |
| اتصال کشویی | اتصالی که در کنار تأمین مهار موردنیاز، امکان حرکت مشخصی را در جهت طراحی‌شده فراهم می‌کند. |
نکته مهم این است که وادار و تیرک لزوماً در تمام دیوارها به یک شکل استفاده نمی‌شوند. انتخاب اجزا به طراحی، هندسه دیوار، مصالح و جزئیات اتصال بستگی دارد.
چک‌لیست نظارت بر اجرای والپست
مهندسان ناظر و مسئولان کنترل کیفیت می‌توانند از چک‌لیست زیر برای بازدید مرحله‌ای استفاده کنند.
| ردیف | مورد کنترل | وضعیت |
|---|---|---|
| ۱ | تطبیق طول و ارتفاع آزاد دیوار با نقشه و ضوابط مربوط | □ تأیید □ نیازمند اصلاح |
| ۲ | بررسی نیاز به وادار قائم و تیرک افقی | □ تأیید □ نیازمند اصلاح |
| ۳ | تطبیق ابعاد و مشخصات قطعات با نقشه اجرایی | □ تأیید □ نیازمند اصلاح |
| ۴ | کنترل اتصال وادار به کف و زیر سقف | □ تأیید □ نیازمند اصلاح |
| ۵ | بررسی اتصالات دیوار به ستون و سایر اجزای سازه | □ تأیید □ نیازمند اصلاح |
| ۶ | کنترل درزهای جداسازی و امکان حرکت نسبی | □ تأیید □ نیازمند اصلاح |
| ۷ | کنترل میلگرد بستر یا سایر اجزای مسلح‌کننده، در صورت پیش‌بینی | □ تأیید □ نیازمند اصلاح |
| ۸ | بررسی جزئیات دیوارهای خارجی و عایق‌کاری محل اتصالات | □ تأیید □ نیازمند اصلاح |
| ۹ | بازدید و ثبت وضعیت اتصالات پیش از نازک‌کاری | □ تأیید □ نیازمند اصلاح |
پیشنهاد اجرایی: وضعیت اتصالات و درزهای جداسازی را پیش از پوشاندن دیوار ثبت کنید. در صورت مشاهده مغایرت با نقشه، موضوع باید پیش از ادامه کار به مسئول فنی مربوط اعلام و اصلاح آن پیگیری شود.
اشتباهات رایج در اجرای والپست از زبان مهندسین عمران
برخی از ایرادهای متداول در کارگاه‌ها عبارت‌اند از:
- انتخاب مقطع والپست بدون بررسی طراحی و نیروهای وارد بر دیوار؛
- اجرای وادار یا تیرک بدون توجه به شرایط اتصال؛
- مسدود کردن اتصال کشویی با جوشکاری یا قطعات اضافی؛
- پر کردن درز جداسازی با ملات سخت و ایجاد قید ناخواسته؛
- اجرای یک جزئیات یکسان برای همه انواع دیوار؛
- پوشاندن اتصالات پیش از بازدید و کنترل نهایی؛
- استفاده از محصولات منقطع بدون بررسی مشخصات فنی و روش نصب.
پرهیز از این اشتباهات مستلزم هماهنگی میان طراح، مجری و مهندس ناظر و استفاده از نقشه‌های اجرایی معتبر است.
جمع‌بندی
ضوابط وال پست در آیین‌نامه ۲۸۰۰ با هدف بهبود عملکرد لرزه‌ای دیوارهای غیرسازه‌ای و کاهش احتمال آسیب و ریزش آن‌ها تدوین شده‌اند. کنترل طول و ارتفاع آزاد دیوار، تعیین نیاز به وادار و تیرک، طراحی اتصالات به کف و سقف، رعایت درزهای جداسازی و بازدید از جزئیات پیش از نازک‌کاری، از مهم‌ترین اقدامات اجرایی و نظارتی هستند.
اعداد و نکات این مقاله برای آشنایی اولیه با موضوع ارائه شده‌اند و نباید به‌عنوان نقشه اجرایی مستقل استفاده شوند. برای اجرای صحیح والپست، لازم است متن استاندارد لازم‌الاجرا، ضوابط مربوط به نوع دیوار، نقشه‌های مصوب و جزئیات طراحی پروژه به‌صورت یکپارچه بررسی شوند.
